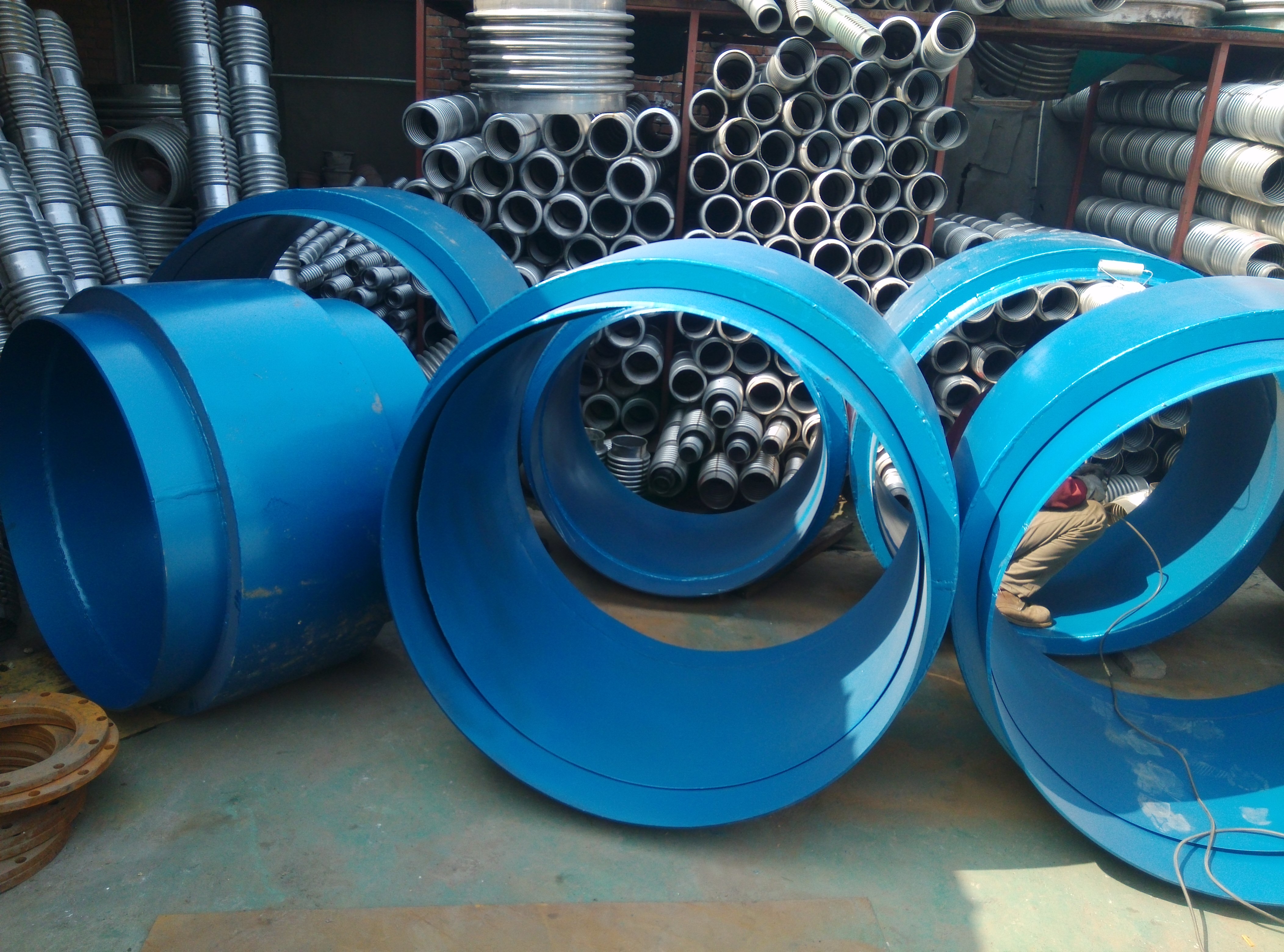

上海波紋補償器管系中對內壓推力無約束膨脹節使用說明

1、任何兩個相鄰的固定支座只設一個波紋膨脹節

2、各類固定支座應有足夠的強度和剛度

3、安裝時不允許以波紋膨脹節的變形來強行適應管道安裝偏差（為彌補管道安裝誤差或方便管道配件---泵閥等的裝拆而設置波紋膨脹節時，不受此限）

4、任何兩個相鄰的次固定支座間管徑應相同，并成一直線走向；

5、對補償量很大的波紋膨脹節，宜在管道安裝前，進行預拉伸（或預壓縮），以減少波紋膨脹節對座的彈性反力，同時是波紋膨脹節處于最佳工作狀態。

管線設計與波紋膨脹節選型

任何一項工程管路系統的設計都要受到生產工藝流程、設備或裝置、安裝布局、空間環境、地質條件及工程造價等因素的制約，因此管路系統的走向和支撐體系往往相當復雜、這就給波紋膨脹節的選型帶來一定的難度。

管路系統的補償往往有很多方案，而波紋膨脹節的正確選型則是關鍵。這就要求管系設計者綜合考慮管線的走向、支撐體系、波紋膨脹節類型等，已取得即安全可靠、又經濟合理的方案。

波紋補償器選型一般程序如下：

一、管系分解與波紋膨脹節選型

1、變復雜管系為典型管段，無論多么復雜的管系均可以通過固定支座將他們分解為形狀簡單、獨立的管段。

2、計算典型管段工作膨脹量，按產品樣本規定的額定補償量，確定波紋膨脹節的數量。

3、在裝有無約束型波紋膨脹節的管段上，設置主固定支座，而裝有約束波紋膨脹節的管段上，無需因波紋膨脹節的設置而另加主固定支座。

4、根據波紋膨脹節的變形軌跡及穩定性要求設置相當的導向支座，而裝有約束波紋膨脹節的管段上，無需因波紋膨脹節的設置而另加主固定支座。

5、對于橫向型、角向型、萬向型等用于管線橫向補償的波紋膨脹節，應根據配管要求和補償量的大小考慮50%冷緊或100%冷緊方式安裝，前者可減少50%彈性剛度力并提高波紋膨脹節所在管線的穩定性，后者主要用于系統壓力較高補償量又較大的場合，其目的使波紋管在工作時處于直線狀態，提高波紋膨脹節所在管線的穩定性。
