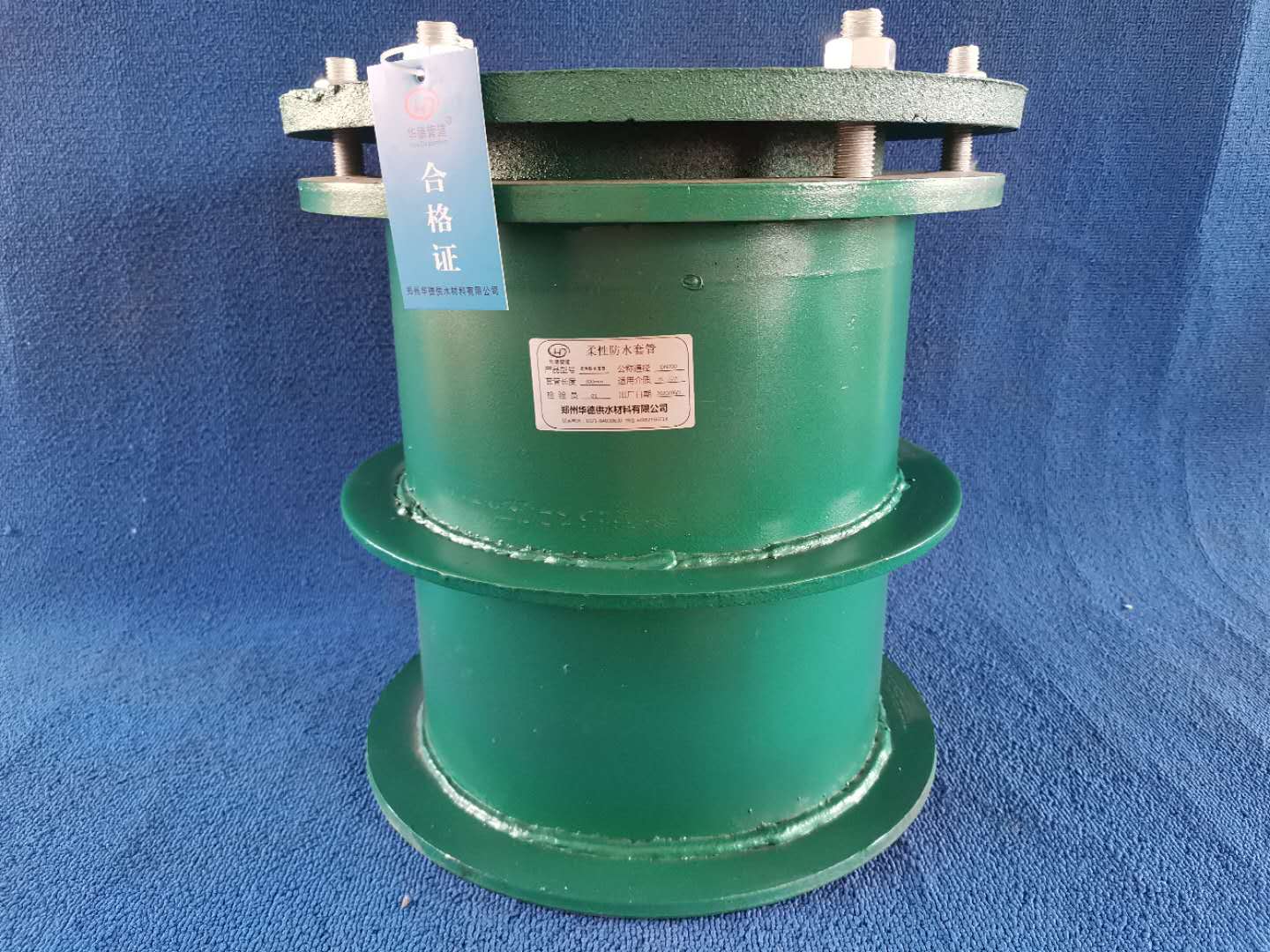

根據建設部建質函71號文“關于印發2006年國家建筑標準設計編制工作計劃的通知”,為適應新修編《人民防空地下室設計規范》GB50038-2005的要求,對國家標準圖集04FS02《防空地下室給排水設施安裝》進行全面修訂。防水套管
現行國家標準規范
《人民防空地下室設計規范》GB50038-2005
《建筑給水排水設計規范》
《人民防空工程施工及驗收規范》
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
適用范圍
防水套管適用于核4級、核4B級、核5級、核6級、核6B級甲類防空地下室級常5級、常6級乙類防空地下室以及居住小區內的結合民用建筑易地修建的甲、乙類單建掘開式人防工程中,戰時使用的給排水設施安裝。
選用及安裝

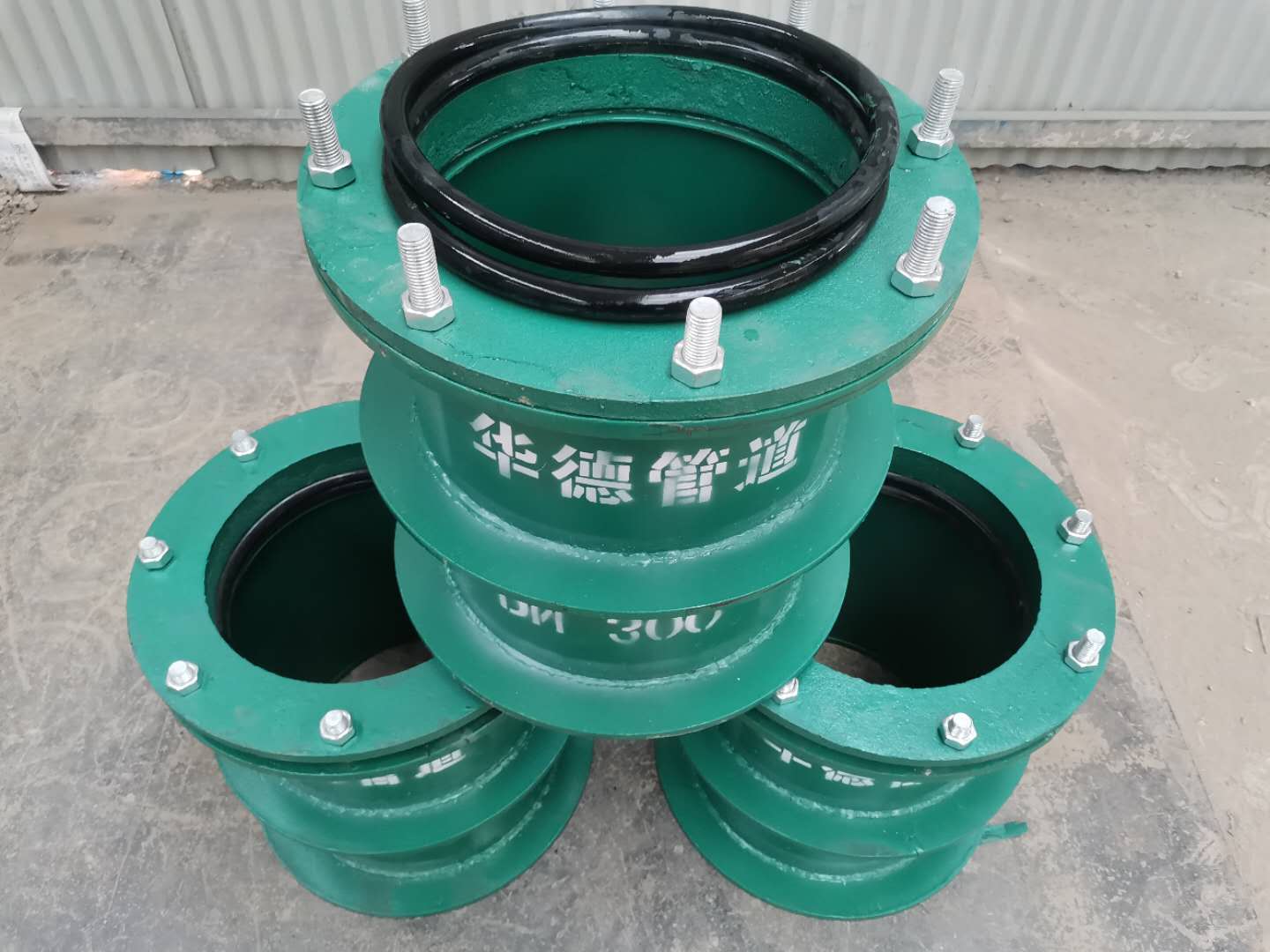

1、給水引入管應采用鋼塑復合管、熱鍍鋅鋼管,防護閥門內可曹勇符合規范及產品標準要求的其他材料,排水出戶管應采用鋼塑復合管或鋼管,防護閥門內排水管帶可采用塑料管或機制排水鑄鐵管。防水套管
2、貯水箱容積、污水集水池容積應根據具體設計條件計算確定,貯水箱、給水設備(水泵、氣壓罐等)、污水泵、電熱水器等設備基礎和集水池結構均應提供給土建專業設計確定
3、熱水加熱器可根據具體設計使用范圍設在清潔區內。防水套管
4、給水引入管在防空地下室內測應設防護閥門,戰時不允許間斷供水是必須采用防爆波閥門,戰時允許斷水的管道應采用工程壓力不下于1.0Mpa,閥芯為不銹鋼或銅材質的閘板閥或截止閥,用截止閥時關閉方向應和沖擊波作用方向一致,
5、壓力排出管及通氣管在防空地下室內側應設防護閥門。允許隔絕關閉管道也可采用工程壓力不小于1.0Mpa,閥芯為不銹鋼或銅材質的閘板閥。
